نظام توليد النيتروجين عالي النقاء ، خدمة طويلة المدى للمولدات Psa N2

مرفق صنع النيتروجين PSA المستخدم في صناعة الإطارات المطاطية

مولد النيتروجين بسا

1 ، مبدأ العمل لمولد النيتروجين PSA:

جهاز إنتاج النيتروجين بامتصاص الضغط المتأرجح هو نوع جديد من معدات فصل الهواء ، مع الهواء المضغوط كمواد خام ومنخل جزيئي الكربون كممتاز. باستخدام عملية PSA تحت درجة الحرارة العادية والضغط المنخفض ، يتم امتصاص الأكسجين بضغط تأرجح (PSA) والأكسجين يختلف النيتروجين في المنخل الجزيئي للكربون باستخدام معدل انتشار الهواء ، من خلال فتح وإغلاق صمام التحكم القابل للبرمجة ، وتحقيق امتصاص الضغط وعملية تجريد الفراغ ، وأكسجين الفصل الكامل ، والنيتروجين ، والحصول على نيتروجين عالي النقاء ، ونقاوة النيتروجين ، ومعدل إنتاج الغاز يمكن يتم تعديلها وفقًا لاحتياجات العملاء.

تنتج شركتنا جهاز صنع النيتروجين العادي من نوع النيتروجين ، نقاوة النيتروجين هي 98 ~ 99.99٪ ، حجم إنتاج النيتروجين هو 5 ~ 1000 Nm3 / h ، جهاز صنع النيتروجين العادي من نوع النيتروجين بجهاز تنقية غاز النيتروجين يصبح نوع نيتروجين عالي النقاء نظام صنع ، يمكن أن يصل نقاوة النيتروجين إلى 99.9995٪ ، ومستويات الأكسجين في النيتروجين أقل من أو تساوي 5 جزء في المليون ، ونقطة الندى أقل من أو تساوي - 60.

2 ، ميزات المنتج:

• تكلفة منخفضة: عملية PSA المتقدمة هي طريقة بسيطة لإنتاج النيتروجين.يتم توليد النيتروجين في غضون دقائق قليلة بعد بدء التشغيل ، مع استهلاك منخفض للطاقة.تكلفة النيتروجين أقل من تكلفة إنتاج النيتروجين بفصل الهواء المبرد.
• أداء موثوق: التحكم في الحواسيب الصغيرة المستوردة ، التشغيل التلقائي ، عدم وجود مشغلين تدريب خاصين ، فقط اضغط على مفتاح البدء ، يمكن أن يعمل تلقائيًا ، لتحقيق الإنتاج المستمر للنيتروجين. نقاء النيتروجين مستقر ويتم مراقبته وعرضه بواسطة الأداة لضمان نقاء النيتروجين المطلوب .
• المنخل الجزيئي الكربوني المستورد الممتاز: يتميز بخصائص قدرة الامتصاص الكبيرة ومقاومة الضغط العالية وعمر الخدمة الطويل.
• صمام تحكم عالي الجودة: يمكن لصمام هوائي خاص مستورد أن يضمن التشغيل المستقر والموثوق لمعدات إنتاج النيتروجين ، قوة تقنية قوية وخدمة ما بعد البيع ممتازة ، المعدات عبارة عن حاويات ، ويجب توصيل مصدر الغاز ومصدر الطاقة ومصدر المياه فقط أثناء التركيب الميداني. تقنية التجميع الكهربائية والميكانيكية الممتازة ، تقدم خدمة فنية مستمرة ، تكون مسؤولة عن تشغيل الموقع والتدريب.

• سرعة بدء التشغيل السريع ، 15-30 دقيقة لتوفير النيتروجين المؤهل.
• التشغيل الأوتوماتيكي الكامل للمعدات ، يمكن تحقيق العملية برمتها دون مراقبة.
• ملء المنخل الجزيئي عالي الكفاءة ، عمر خدمة أكثر إحكاما وأكثر صلابة وأطول.
• ضغط ونقاء وتدفق مستقر وقابل للتعديل لتلبية الاحتياجات المختلفة للعملاء.
• هيكل معقول ، وعملية متطورة ، وآمن ومستقر ، واستهلاك منخفض للطاقة ، مقارنة بالنيتروجين المعبأ في زجاجات ، وتشغيل النيتروجين السائل بتكلفة عالية ، وآلية إنتاج النيتروجين لأخذ أقل تكلفة من النيتروجين ، على المدى الطويل في مجال الأغذية والمنتجات الكيماوية ومنتجات الأجهزة والمنتجات الصيدلانية وغيرها من مؤسسات الإنتاج والتجهيز ، فإن استخدام آلة النيتروجين هو الأكثر فعالية من حيث التكلفة.

مجالات التطبيق الرئيسية: مولد النيتروجين PSA يستخدم على نطاق واسع في الصناعة الإلكترونية ، وصناعة المعادن ، وصناعة البتروكيماويات ، وصناعة الأغذية ، وصناعة الأدوية ، وصناعة الألياف الكيماوية ، وصناعة المعالجة الحرارية ، والإطارات المطاطية ، إلخ.

3 ، تكوين آلة صنع النيتروجين PSA:

• نظام تنقية الهواء المضغوط: المنخل الجزيئي الكربوني هو المادة الرئيسية لتحديد القدرة الإنتاجية لآلة النيتروجين.نظرًا لأن الهواء المضغوط الذي يوفره ضاغط الهواء عادةً ما يحتوي على زيت وماء ، فإن الزيت والماء سيقللان من قدرة الامتصاص للمنخل الجزيئي للكربون ، لذلك يحتاج الهواء المضغوط إلى إزالة الزيت والماء قبل الدخول إلى نظام فصل الأكسجين والنيتروجين.أولاً ، يتم ضغط الهواء بواسطة الضاغط ليكون 0.75-1.0 ميجا باسكال ويدخل نظام تنقية الهواء ، وسيقوم مرشح خط الأنابيب بإزالة معظم الماء والزيت والشوائب الميكانيكية ، ثم تقوم آلة التجفيف بالتجميد بنزع المياه عن طريق التبريد وجعل ضغط الندى أشر إلى أن تكون 2 إلى 10 ، علاوة على ذلك ، تتم معالجة الهواء بواسطة مرشح دقيق ، وفلتر فائق الدقة ومزيل شحوم الكربون المنشط ، والهواء بضغط 0.75-1.0 ميجا باسكال ، ونقطة تكثف الضغط مع 2 ℃ إلى 10 ℃ ، والزيت سيتم الحصول على محتوى أقل نظافة 0.01 جزء في المليون.يتكون نظام تنقية الهواء المضغوط من مرشح خط الأنابيب ، آلة التجفيف بالتجميد ، مرشح دقيق ، مرشح فائق الدقة ، مزيل لفائف الكربون المنشط ، صمام الصرف الصحي الأوتوماتيكي ، الصمام الكروي وما إلى ذلك.
• نظام خزان الهواء: الغرض من نظام خزان تخزين الهواء هو ضمان استقرار الغاز المستخدم في نظام فصل الأكسجين والنيتروجين.عندما يتم تبديل نظام فصل الأكسجين والنيتروجين ، يمكن أن يمنع سرعة تدفق الهواء اللحظي من التحرك بسرعة كبيرة ، ويؤثر على تأثير تنقية الهواء ، ويحسن جودة الهواء المضغوط الذي يدخل إلى جهاز الامتزاز ، ويساعد على إطالة عمر المنخل الجزيئي. يتكون نظام الخزان من خزان هواء ، وصمام وقائي ، وصمام كروي ، وصمام كروي ، ومقياس ضغط ، إلخ.
• جسم آلة صنع النيتروجين: نظام فصل الأكسجين والنيتروجين هو الجزء الأساسي لفصل الهواء.جسمها الرئيسي عبارة عن برجين امتزاز مملوءين بمنخل جزيئي كربوني.عندما يدخل الهواء المضغوط النظيف إلى برج الامتصاص ، يتم امتصاص الأكسجين وثاني أكسيد الكربون والمياه النزرة بواسطة المنخل الجزيئي للكربون ، ويتم إخراج النيتروجين من طرف المخرج.عندما يتم امتصاص النيتروجين في عمود واحد ، يمكن تصريف الأكسجين وثاني أكسيد الكربون والماء الممتص في المنخل الجزيئي من المسام عن طريق إزالة الضغط في العمود الآخر لتحقيق الامتصاص الحيوي للمنخل الجزيئي. يتكون الجسم الرئيسي لآلة صنع النيتروجين من برج امتصاص ، ومنخل جزيئي كربوني مملوء في البرج ، وصمام هوائي ، وكاتم صوت ، وصمام خانق ، وأسطوانة ضغط ، ومقياس ضغط وما إلى ذلك.
• نظام عازلة النيتروجين: تتمثل الوظيفة الرئيسية لنظام عازلة النيتروجين في موازنة ضغط ونقاء النيتروجين المفصول عن الجسم الرئيسي لآلة صنع النيتروجين وضمان الإمداد المستمر بالنيتروجين وفي نفس الوقت ، عندما يتم تحويل برج الامتزاز من التجدد إلى الامتزاز ، سوف يعيد شحن النيتروجين المؤهل جزئيًا والمخزن في برج الامتزاز لحماية طبقة المنخل الجزيئي ، ويساعد أيضًا برج الامتزاز على زيادة الضغط ، وفي الوقت نفسه ، عندما يكون برج الامتزاز متجددًا للامتصاص ، فإنه سيعيد شحنه جزئيًا النيتروجين المؤهل المخزن في السرير الواقي لبرج الامتزاز ، ويساعد أيضًا برج الامتزاز على زيادة الضغط.يتكون نظام عازلة النيتروجين من خزان عازل ، مقياس التدفق ، مرشح الغبار ، صمام تنظيم الضغط ، صمام الخانق ، صمام الحماية ، إلخ.
• نظام التحكم الكهربائي: تتمثل الوظائف الرئيسية لنظام التحكم الكهربائي في بدء تشغيل المعدات وإيقافها ، وعرض ضوء مؤشر حالة العمل ، وإشارة إنذار صوت وضوء عطل ، وشاشة نقاء ، ومحرك صمام هوائي وفقًا للبرنامج المحدد ، ويتكون نظام التحكم الكهربائي جهاز التحكم القابل للبرمجة ، ثلاثي مصدر الهواء ، صمام الملف اللولبي ، ضوء المؤشر ، مقياس الأكسجين الصغير ، إلخ. يتم تثبيته بشكل أساسي في خزانة التحكم الكهربائية.

3 ، المعايير الفنية

ضغط ونقاء وتدفق مستقر وقابل للتعديل لتلبية الاحتياجات المختلفة للعملاء

● ناتج النيتروجين —— 180Nm3 / ساعة

● نقاء —-99.9٪

● الضغط ——0.7Mpa

● نقطة الندى في الغلاف الجوي —— － 40 درجة مئوية

ملاحظة: محتوى الأكسجين المنخفض ومتطلبات نقطة الندى ، جهاز تنقية النيتروجين من سلسلة NP اختياري.

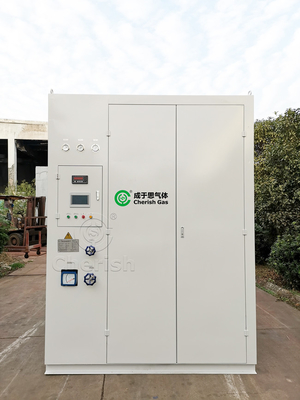

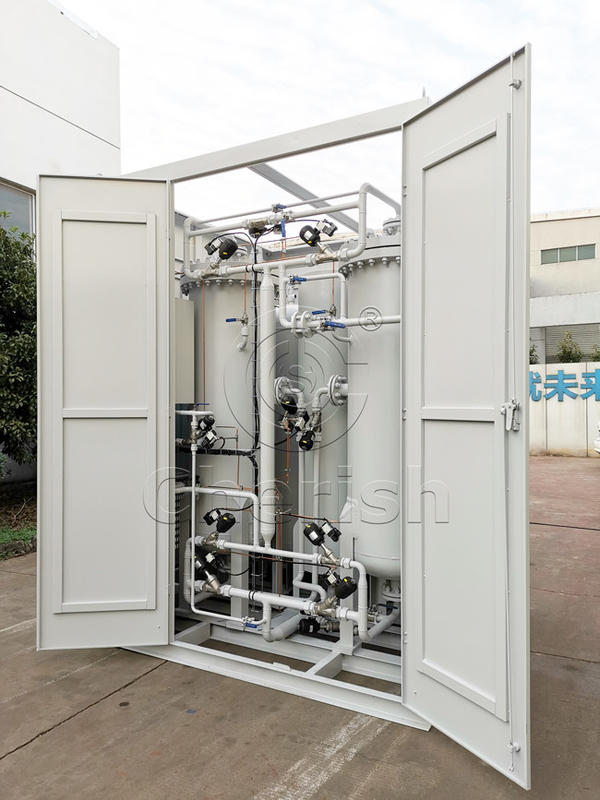

صورة المنتج:

تاريخ التسليم: 75 يوما بعد استلام الوديعة ،

الإنتاج الشهري: 60 مجموعة / شهر

مصطلح الدفع: إيداع 30٪ مقابل PI الموقع ، يجب دفع رصيد 70٪ قبل الشحن.

بعد البيع: تركيب موقع المصنع وتصحيح الأخطاء المقبولة المؤهلة
